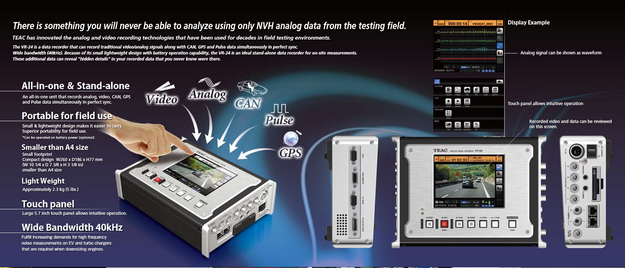

TEAC VR24

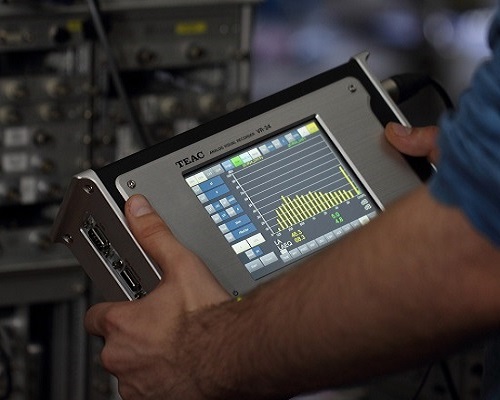

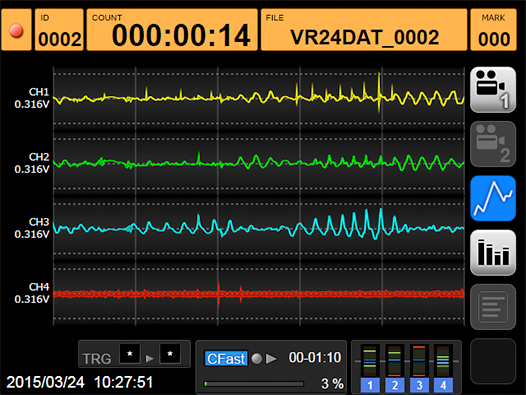

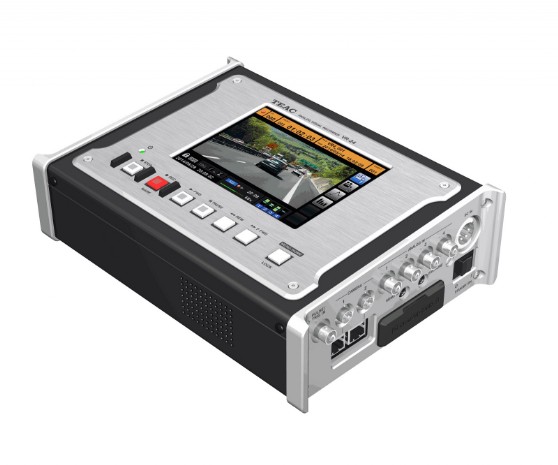

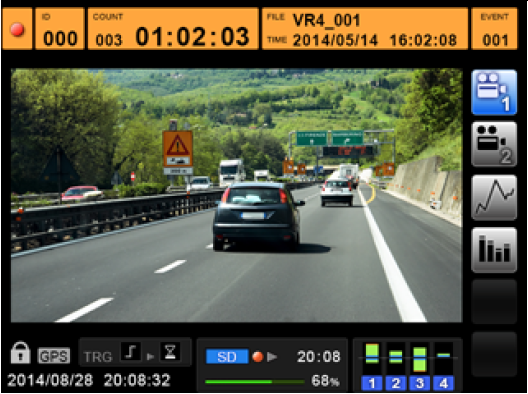

VR24 ist ein tragbarer Datenrecorder. Es ermöglicht die gleichzeitige Erfassung von Analog-, CAN-, Puls-, GPS- und Videodaten. Die analoge Bandbreite beträgt bis zu 40 kHz. Video mit zwei Kameras, die bis zu 100 Bilder pro Sekunde aufnehmen.
Features:
- All-in-one Rekorder
- 4 analoge Signale / DC, AC, IEPE, TEDS, 40 kHz, 24 Bit
- 2 Videokameras / 2 unterstützte Modelle
- 1 x QVGA (320*240) 100 fps oder,
- 2 x VGA (640*480) 30 fps oder,
- 1 × HD (1280*720) 30 fps
- CAN-Bus
- GPS-Position
- Drehzahl (Pulse)
- Speicher: CFast bis 128 GB, SDHC Karten bis 32 GB
- Touch Screen Bedienung
- Trigger Messungen
- Versorgung über AC, DC und optionalen Akkupack

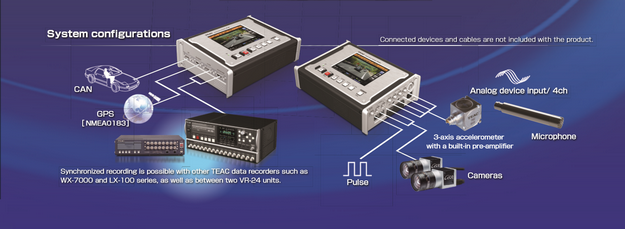

- Synchronisierung mit einem zweiten VR-24 oder einem WX-7000 Recorder mit bis zu 128 Kanälen
Anwendungsbereich:
- Messwerterfassung in Entwicklung & Versuch
- NVH-Messungen in Luft-, Schienen- und Straßenfahrzeugen
- Messwerterfassung in Wartung & Instandhaltung
- After-Sales-Service und Qualitätssicherung
Datenblatt:
TEAC VR24 Datenrekorder
dummy
RTD Realtime Analyse Tool für VR24

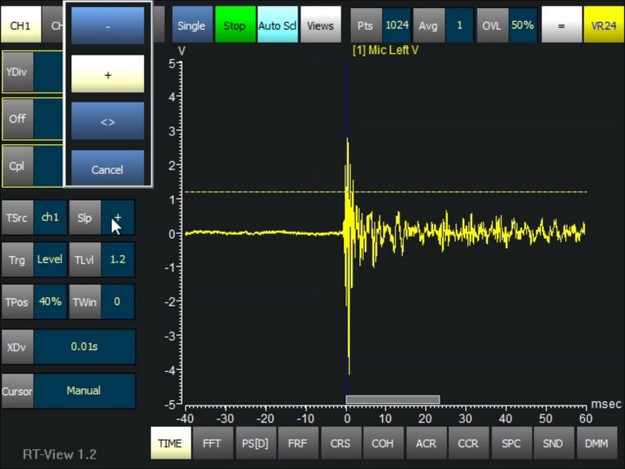

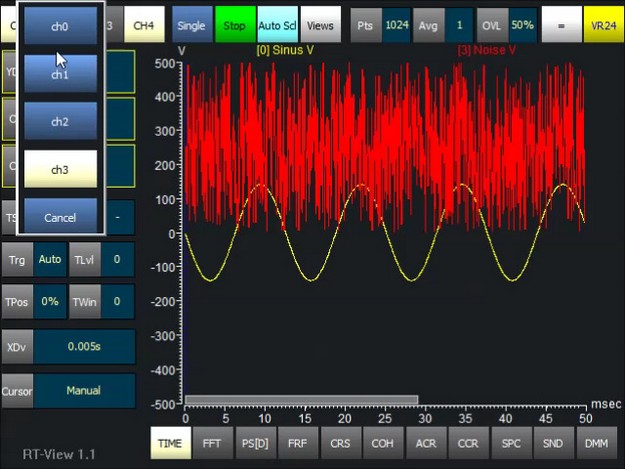

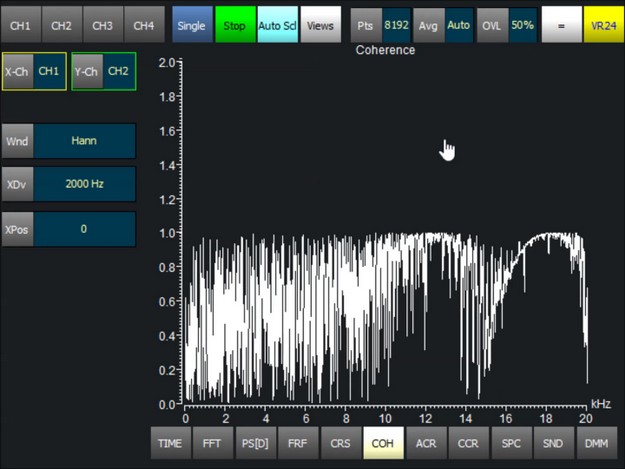

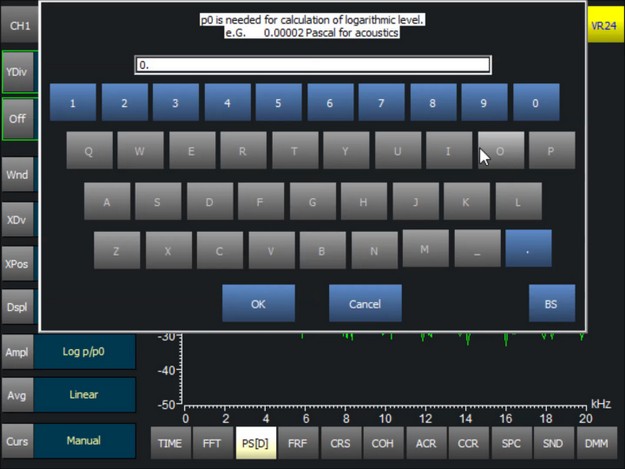

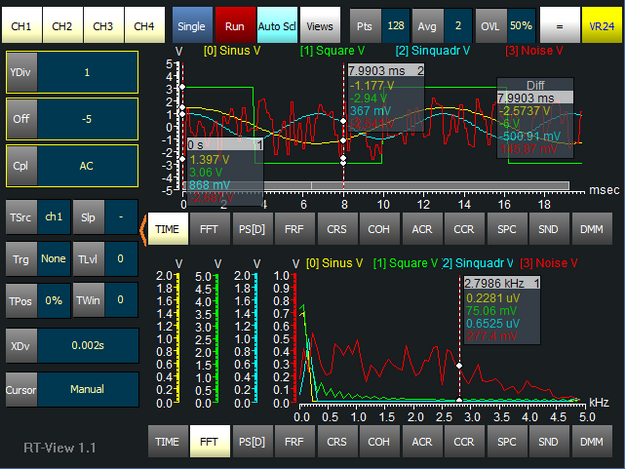

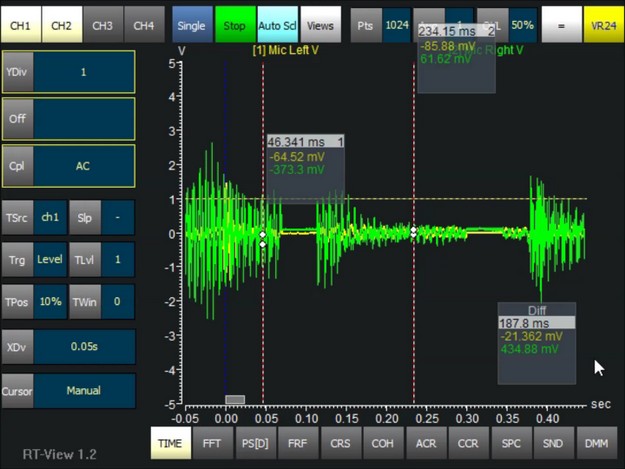

RTD ist ein einfach zu verwendendes Echtzeit-Analysewerkzeug für den VR24-Datenrecorder. Während VR24 Daten im Hintergrund aufzeichnet, zeigt RTD die eingegangenen Daten in verschiedenen Modi an. Es ermöglicht verschiedene Triggeroptionen. Acht Cursor und erweiterte Zoom Methoden werden unterstützt. Jede Berechnung, Anzeigeeinstellung oder Anzahl der Ansichten kann in Echtzeit geändert werden. RTD verwendet eine einfache Benutzeroberfläche (optimiert für Touch-Panels) ohne verschachtelte Dialoge. In fast allen Fällen verwendet RTD eine Taste für eine Funktion. Es stehen bis zu 2 Diagramme mit auswählbarer Funktionalität zur Verfügung.
Features:
- Zeitdiagramm

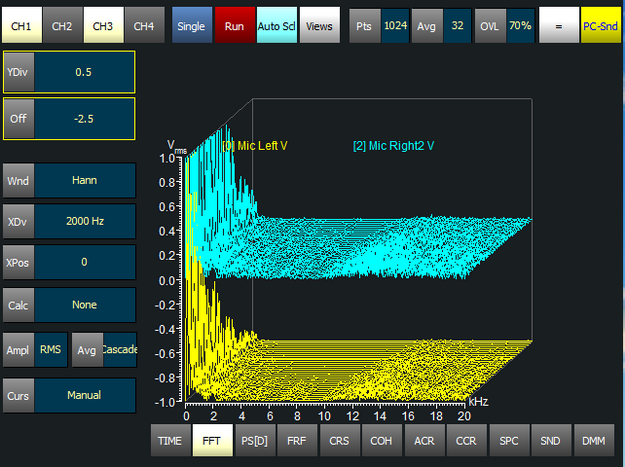

- Frequenzbereich

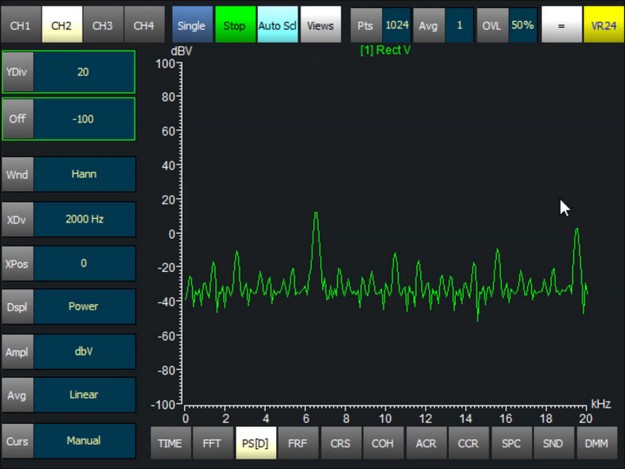

- Leistungsspektrum und Leistungsspektraldichte

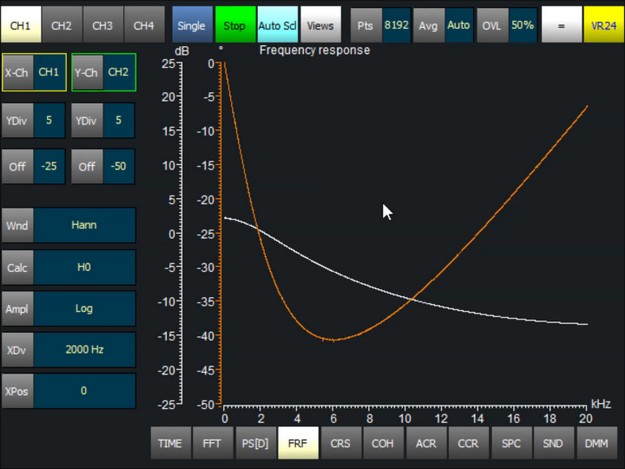

- Frequenzantwort-Funktion
- Kreuzspektrum und Kreuzspektraldichte

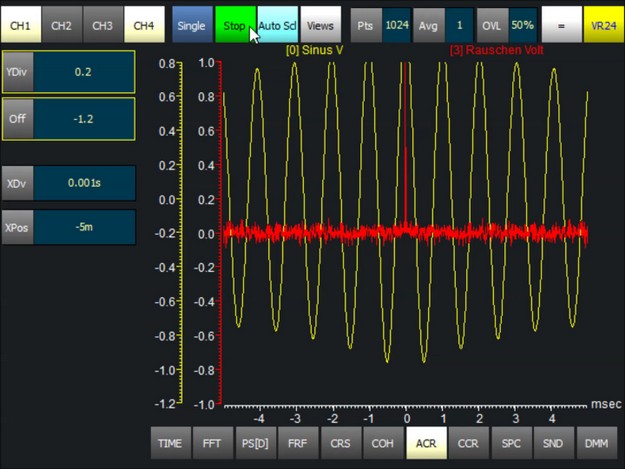

- Automatische Korrelation

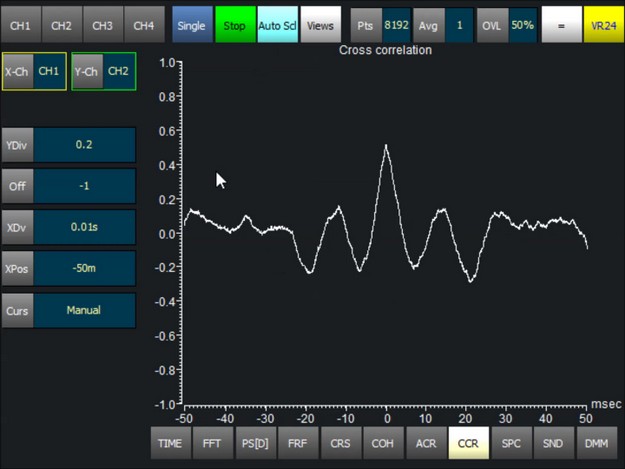

- Kreuzkorrelation

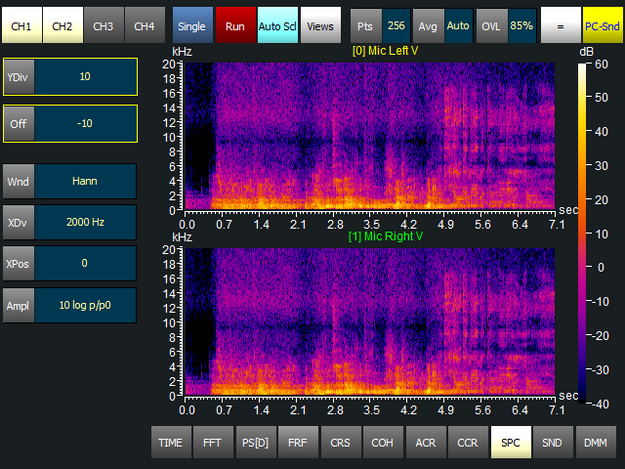

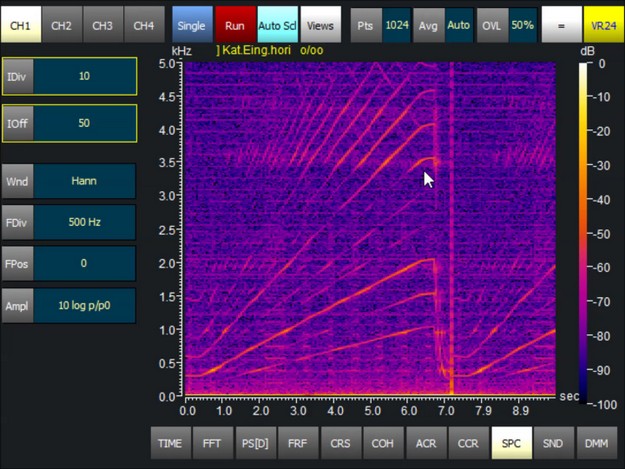

- Spektrogramm

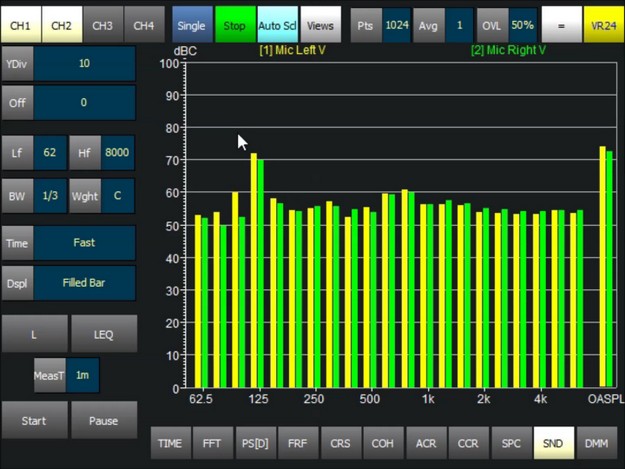

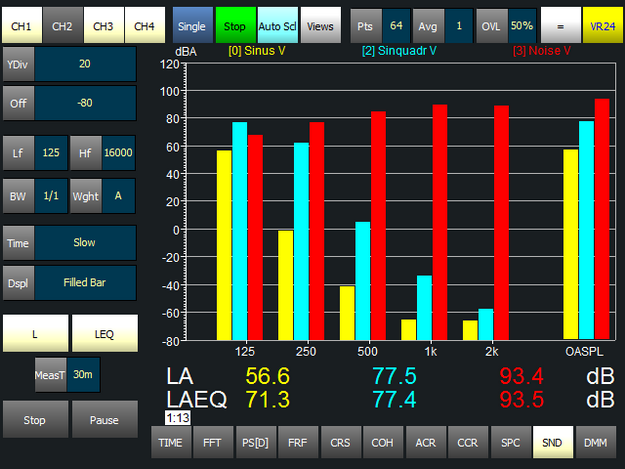

- Ton (1 / N-Oktavanalyse, LP, LEQ)

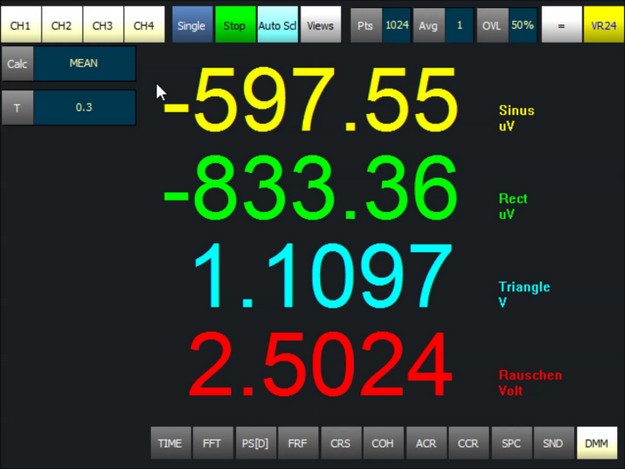

- Digitalmultimeter für numerische Anzeige
Datenblatt:
RTD Realtime Analyse Tool für VR24
dummy

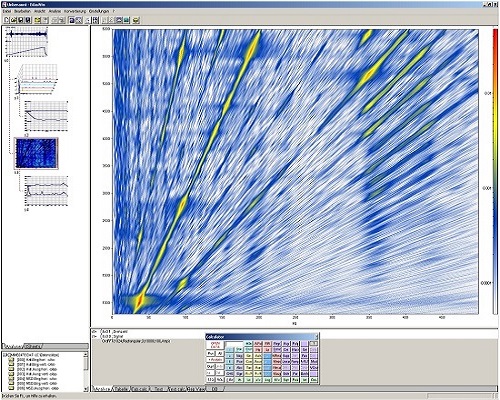

EdasWin Offline Analyse Tool für VR24
EdasWin Analyse

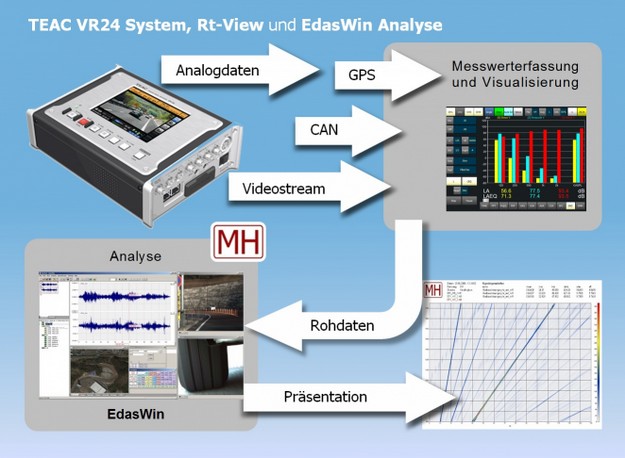

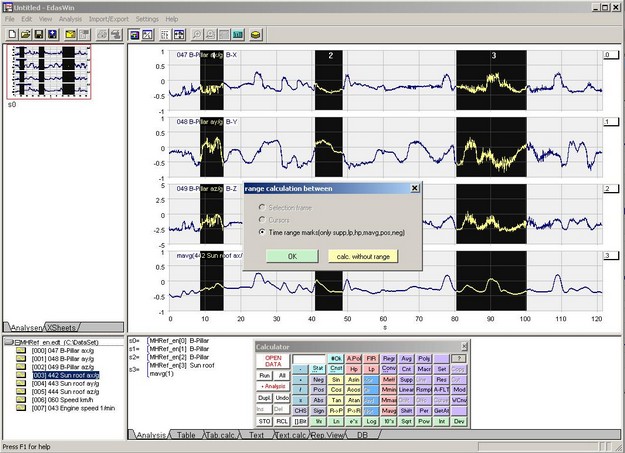

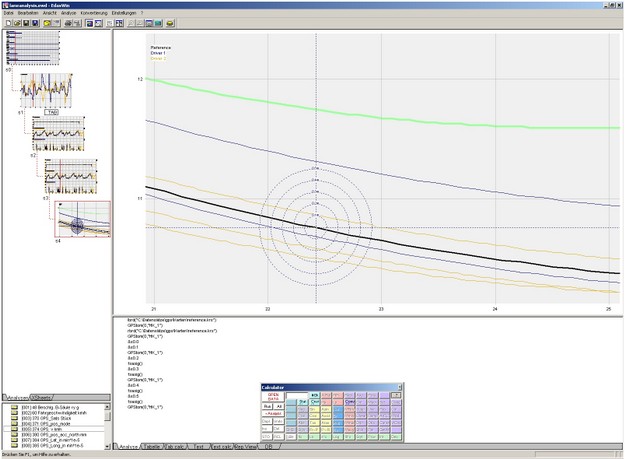

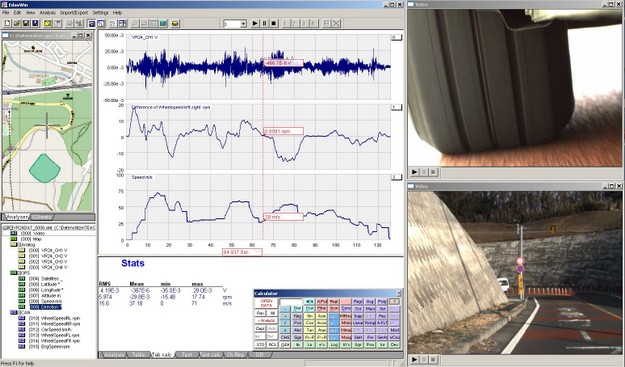

EdasWin ist ein umfangreiches Offline Analysepaket. Angeboten werden neben allen üblichen mathematischen und statistischen Funktionen eine Autoanalyse, Messdatenbrowser, Direktleser für viele Datenformate, Synchrondarstellung von Messsignalen und Videoströmen, automatisierte Störunterdrückung, Schädigungsrechnung, GPS Interpolation, Kurs und Kartendarstellung. Umfangreiche Layoutfunktionen unterstützen die Dokumentation. Durch die hohe Geschwindigkeit der Datenverarbeitung und das durchdachte Bedienkonzept, ist ein zügiges und effizientes Arbeiten mit EdasWin möglich.
Features:
Signalbearbeitung:
- Graphische Driftkorrektur, Linienzug, Offsetkorrektur
- Automatisches Erkennen und Unterdrücken von Störern im Signal
- Nachträgliche Neuberechnung mit wählbarer Taktrate
- Verschieben von einzelnen Signalen auf der Zeitachse
- Kurveneditor
Statistische Auswertungen:
- Verteilung
- Level Crossing
- Rain Flow
- Range Pair
- Überrollungen
- Schädigungsberechnung
Video Funktionen:
- Zeitsynchrone Darstellung von bis zu vier Videostreams
- Video Schnitt inklusiver dazugehöriger Analogdaten
- Objekttracking mit Ausgabe der Koordinaten
- Export Video und Analogdaten in .wmv Datei
Signalanalyse:
- Autospektrum (Autoleistungsdichtespektrum oder PSD)
- Kreuzspektrum (Kreuzleistungsdichtespektrum oder CSD)
- Koheränz
- Ordnungsanalyse

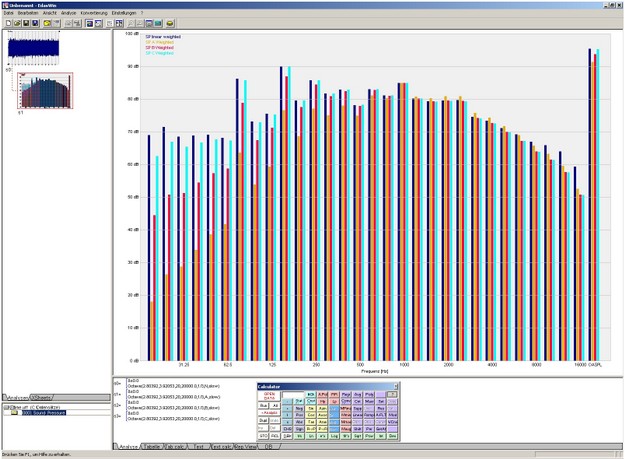

- Terz- / Oktavanalyse
- Übertragungsfunktion
- Neuabtastung über beliebig wählbares Signal
- X -Y Kennlinie
- Regression
- Kreuzkorrelation
- Dynamische Signalverschiebung aus Kreuzkorrelation
Datenblatt:
EdasWin Offline Analyse Tool für VR24
