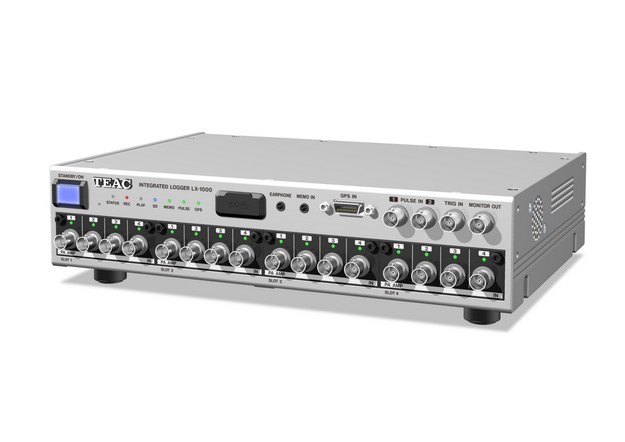

TEAC LX-1000

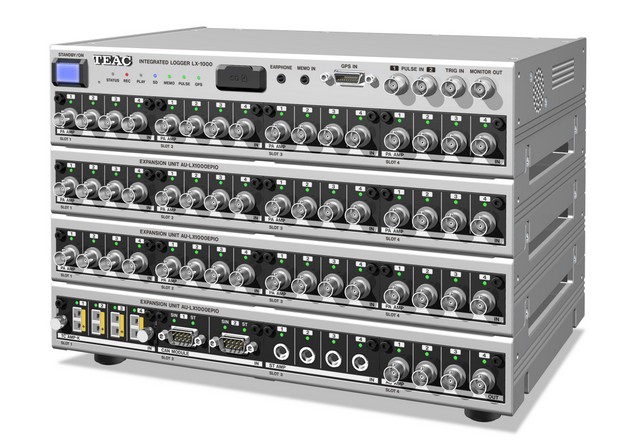

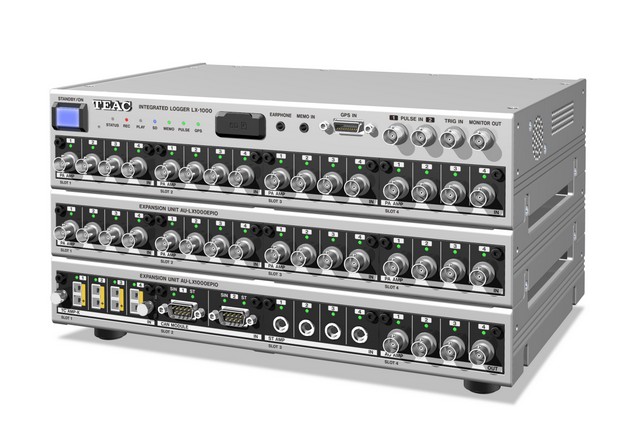

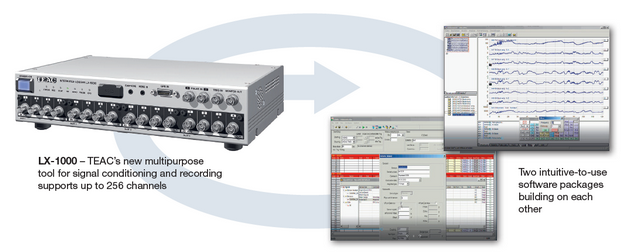

Die LX-1000-Serie ist eine Familie hochzuverlässiger tragbarer Datenrekorder, mit denen Messdaten zum Testen und Überwachen in einer Vielzahl von industriellen und wissenschaftlichen Anwendungen erfasst und aufgezeichnet werden können. Basierend auf einem modularen Konzept kann der LX-1000 individuell an die Anforderungen jeder Anwendung angepasst werden. Es können bis zu vier Eingangsmodule mit jeweils vier Kanälen (zwei Kanäle für CAN) konfiguriert werden und es steht eine Erweiterungseinheit zur Verfügung, die bis zu vier zusätzliche Eingangsmodule enthält und an der Haupteinheit angebracht werden kann. Auf diese Weise kann ein kompaktes Gerät bis zu 64 Aufzeichnungskanäle bereitstellen. Darüber hinaus können bis zu 256 Kanäle durch Synchronisation von vier solcher Einheiten realisiert werden.

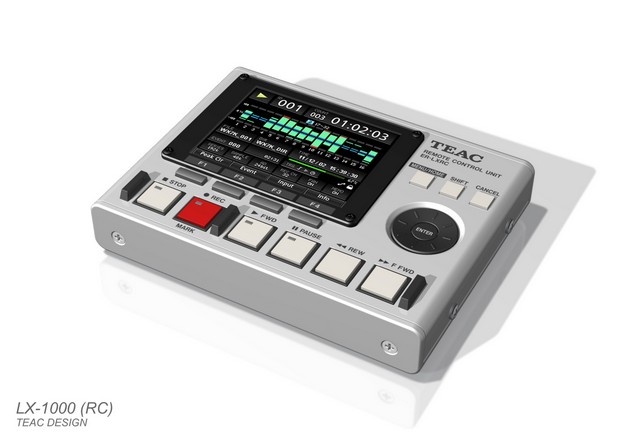

Aufgrund seiner kompakten Größe und des lüfterlosen Betriebs kann der LX-1000 in unmittelbarer Nähe der Messquelle aufgestellt werden. So können neben anderen Messdaten auch Geräusche und Vibrationen störungsfrei aufgezeichnet werden. Eine Fernbedienung mit Vollfarbdisplay ermöglicht die Visualisierung von aufgezeichneten Daten und die Bedienung aus der Ferne.
Aufgrund seiner kompakten Größe und des lüfterlosen Betriebs kann der LX-1000 in unmittelbarer Nähe der Messquelle aufgestellt werden. So können neben anderen Messdaten auch Geräusche und Vibrationen störungsfrei aufgezeichnet werden. Eine Fernbedienung mit Vollfarbdisplay ermöglicht die Visualisierung von aufgezeichneten Daten und die Bedienung aus der Ferne.
Features:

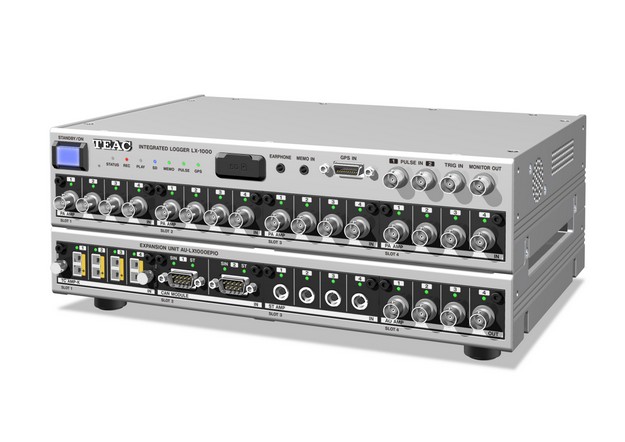

Die Eingangskanäle können in Vierergruppen angepasst werden (Analog, Dehnung, Thermoelement oder CAN können direkt aufgezeichnet werden). dedizierte Erweiterungseinheit (AU-LX1000EPIO) für bis zu 16 zusätzliche Eingangskanäle.
Bis zu 256 Aufnahmekanäle
64-Kanal-Aufnahme mit einem Gerät, 256 Kanäle durch Synchronisation von vier Geräten.
Lüfterloses Design
Das Fehlen eines Kühlgebläses reduziert die Wartungskosten.
Großer dynamischer Bereich
Ein Dynamikbereich von 120 dB sorgt für eine präzise Aufzeichnung mit einem hohen Signal-Rausch-Verhältnis.
Langzeitaufnahme
Die Verwendung von Speichermedien mit hoher Kapazität ermöglicht lange Aufnahmesitzungen.
Optionale Videosynchronisierung
Kann mit dem 2-Kanal-HD-Videorecorder TEAC VR-24 synchronisiert werden.
Anwendungsbereich:
- Messwerterfassung in Entwicklung und Versuch
- Luft-, Schienen- und Straßenfahrzeugen
- Schall- und Schwingungs-Messtechnik (NVH)
- Industrielle Messaufgaben in der Energietechnik u.v.m.
Datenblatt:
LX-1000 Datenrekorder
Datenblatt:
Data Recording Power Package
dummy

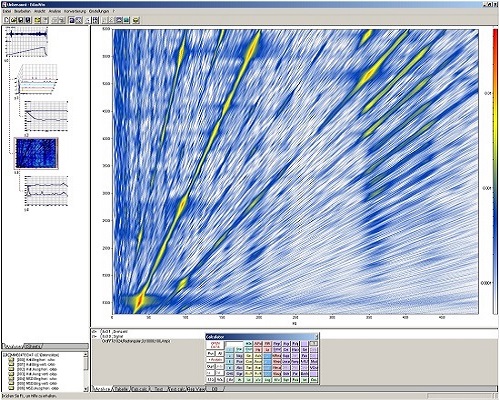

EdasWin Offline Analyse Tool für LX-1000
EdasWin Analyse

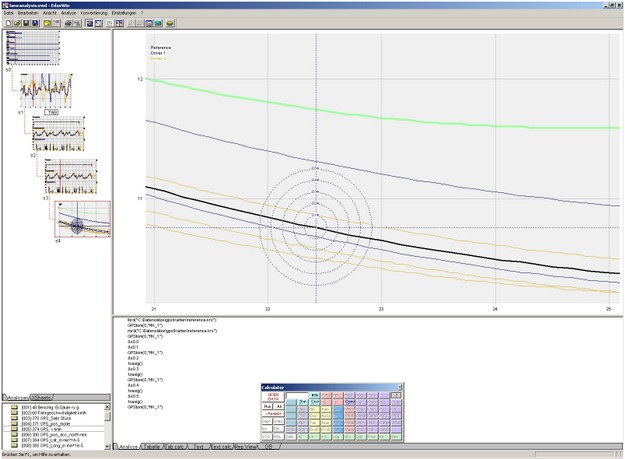

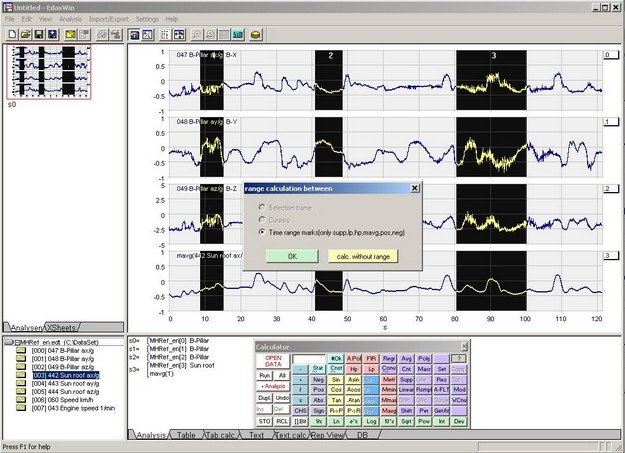

EdasWin ist ein umfangreiches Offline Analysepaket. Angeboten werden neben allen üblichen mathematischen und statistischen Funktionen eine Autoanalyse, Messdatenbrowser, Direktleser für viele Datenformate, Synchrondarstellung von Messsignalen und Videoströmen, automatisierte Störunterdrückung, Schädigungsrechnung, GPS Interpolation, Kurs und Kartendarstellung. Umfangreiche Layoutfunktionen unterstützen die Dokumentation. Durch die hohe Geschwindigkeit der Datenverarbeitung und das durchdachte Bedienkonzept, ist ein zügiges und effizientes Arbeiten mit EdasWin möglich.
Features:
Signalbearbeitung:
- Graphische Driftkorrektur, Linienzug, Offsetkorrektur
- Automatisches Erkennen und Unterdrücken von Störern im Signal
- Nachträgliche Neuberechnung mit wählbarer Taktrate
- Verschieben von einzelnen Signalen auf der Zeitachse
- Kurveneditor
Statistische Auswertungen:
- Verteilung
- Level Crossing
- Rain Flow
- Range Pair
- Überrollungen
- Schädigungsberechnung
Video Funktionen:

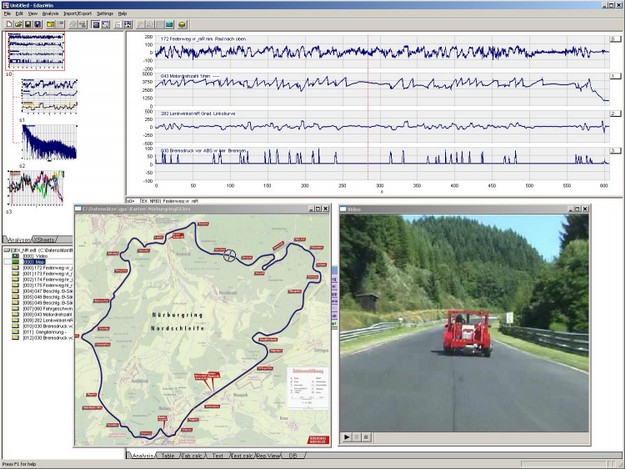

- Zeitsynchrone Darstellung von bis zu vier Videostreams
- Video Schnitt inklusiver dazugehöriger Analogdaten
- Objekttracking mit Ausgabe der Koordinaten
- Export Video und Analogdaten in .wmv Datei
Signalanalyse:
- Autospektrum (Autoleistungsdichtespektrum oder PSD)
- Kreuzspektrum (Kreuzleistungsdichtespektrum oder CSD)
- Koheränz
- Ordnungsanalyse

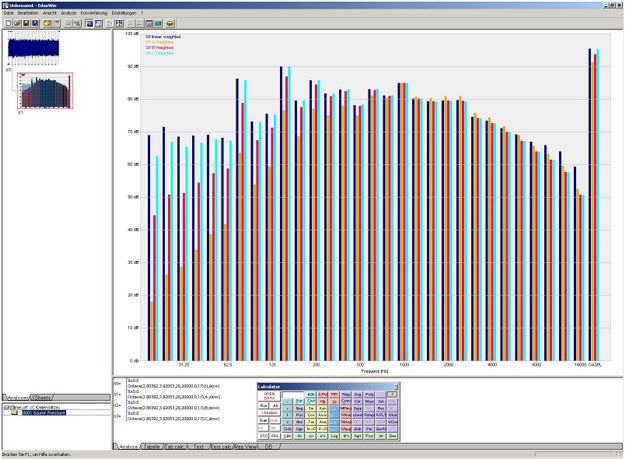

- Terz- / Oktavanalyse
- Übertragungsfunktion
- Neuabtastung über beliebig wählbares Signal
- X -Y Kennlinie
- Regression
- Kreuzkorrelation
- Dynamische Signalverschiebung aus Kreuzkorrelation
Datenblatt:
EdasWin Offline Analyse Tool für LX-1000
