EdWin & EWinView Erfassen, Darstellen, Speichern

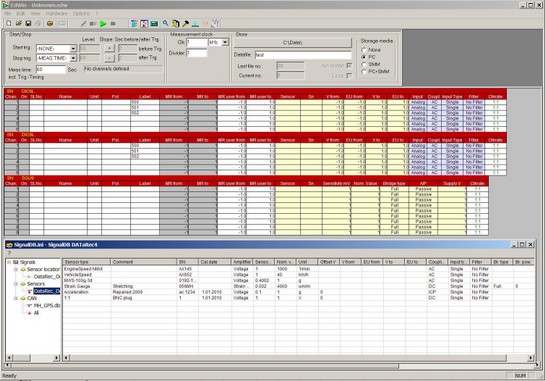

EdWin Messdatenerfassung
Die Datenerfassungssoftware EdWin unterstützt viele verschiedene Hardwaremodule. Besonderheiten sind die Synchronisation von Analogsignalen, CAN Signalen, FlexRay Signalen, Soundaufzeichnung, und Videoströmen. Die Summenabtastrate liegt im MHz Bereich, Videoströme können synchron dazu mit bis zu 200 Bildern je sec aufgezeichnet werden. Die Einstellung geschieht manuell oder über Messstellenlisten, Sensordefinitionen, CAN DBC oder FIBEX Dateien. Zur Online-Visualisierung dient unsere Echtzeitanzeige EWinView. Verschiedenste Diagrammtypen und Online-Verrechnungen können hier vom Anwender einfach definiert werden.

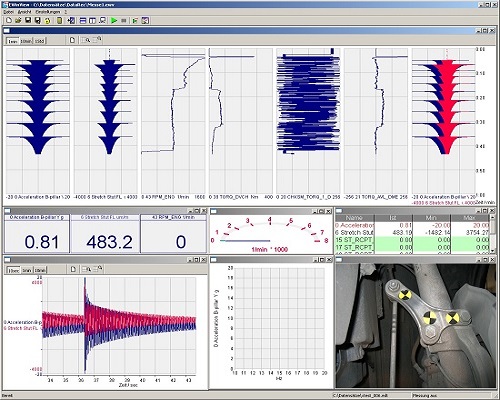

EWinView Echtzeitanzeige
Mit EWinView können Messwerte einfach und vielfältig angezeigt werden. Beliebig viele Schreiber und –typen können gleichzeitig bedient werden. Aus einer Kanaltabelle werden die angezeigten Diagramme mit dem gewünschten Signal durch einfaches Ziehen beschickt.
Die Anzeige funktioniert je nach Rechnerausstattung mit mehreren 100KHz. Dabei wird im Hintergrund die Messung auf Festplatte gespeichert.
Datenblatt:
EdWin EWinView Messdatenerfassung und Visualisierung
